Самодельный ревербератор на pt2399

самодельный ревербератор на pt2399

#1 Пользователь офлайн   steeler

Отправлено

Наверное проще уже нет (что настораживает)

Прикрепленные изображения

  • Прикрепленное изображение: reverb.jpg

Сообщение отредактировал steeler: 13 Октябрь 2011 - 23:22

0

Добрый день.
Для поддержания guitar-gear необходимо пара килорублей. Всем небезразличным просьба воспользоваться формой Я.Деньги
Проверь свой e-mail на валидность!!
В редактор добавлена кнопка "Спойлер" для выкладки больших изображений, всех игнорирующих эту возможность ждет наказание.

#2 Пользователь офлайн   AST

Отправлено

не думаю что на одной такой микрухе можно ревер собрать....на 6 таких да...а так это вроде та же pt2399 только с меньшим в два раза временем задержки

0

#3 Пользователь офлайн   steeler

Отправлено

Вот это меня и смущало.

0

#4 Пользователь офлайн   rust

Отправлено

Ревер на одном чипе существует... правда этот чип на самом деле сборка из трех всем знакомых РТ-шек...
Надо только обвязать грамотно)))

Прикрепленные изображения

  • Прикрепленное изображение: загруженное.gif

...и только грусти в блюзе нет...

0

#5 Пользователь офлайн   Resident_Kms

Отправлено

steeler, схемка и в правду проста, микра в даташит включении, только где же повторитель на ОУ?
ЗЫ: микра то НТ8970, нормального звука не выйдет, "пресный" звук получится. ИМХО

Сообщение отредактировал Resident_Kms: 14 Октябрь 2011 - 07:07

Афыдлвощшцуйьлжчязщхщыдфвбьзцъхйкшзщлйцуждк - китайская народная мудрость.

0

#6 Пользователь офлайн   Lenivets

Отправлено

а чего это звук пресный будет? Это как профильтруешь. У микры на борту АЦП, ЦАП, и память 20 килобит. Действительно маловато. Но вполне работоспособно. А всем известная ПТ-шка? По сути то же самое, только памяти чуток побольше.
А вот инфа от Руста улыбнула... Небось такой блок по стоимости гораздо выше, чем три ПТ-шки... :new_russian:

Вся Электроника работает на Таинственном Синем Дыме. Ибо когда Дым из нее выходит, то Она работать перестает...

0

#7 Пользователь офлайн   AST

Отправлено

Lenivets, еще бы найти где купить...

0

#8 Пользователь офлайн   rust

Отправлено

ничего улыбающегося в моем посте нет... стоит такая сборка 15-20 долляров, что вполне нормально для готового чипа на трех РТ-шках и обвязки... а вот добавление входного и выходного буфера, по сути отдной копеечной микрухи уже превращает ее цену в заоблачные 300 баксовые бутиковые девайсы...
http://www.ebay.com/...6#ht_500wt_1180

...и только грусти в блюзе нет...

0

#9 Пользователь офлайн   steeler

Отправлено

Выходит так.что с небольшим дополнеием все может звучать. Спасибо!

0

#10 Пользователь офлайн   ws55

Отправлено

Просмотр сообщенияsteeler (13 Октябрь 2011 - 23:16) писал:

Наверное проще уже нет


Это MirRever. А это стандартное включение РТ2399 Прикрепленное изображение: pt2399_delay_standart_app.jpg Буферочки-б, с обеих сторон, не помешали-б.... А?

Сообщение отредактировал ws55: 14 Октябрь 2011 - 16:37

0

#11 Пользователь офлайн   Lenivets

Отправлено

Улыбнул сам факт: взяли стандартные микрушки, закуклили их в корпус и преподносят как специализированный супер-чип. Я на упоминание про этот модуль тоже натыкался, просто глубже не копал.
А звучать-то конечно может, просто звук определяется свойствами начинки

Вся Электроника работает на Таинственном Синем Дыме. Ибо когда Дым из нее выходит, то Она работать перестает...

0

#12 Пользователь офлайн   rust

Отправлено

два идиотских германия с парой тройкой конеров и резисторов сводят с ума не одно поколение гитаристов... причем не дешево все так... и ни чего, ни кто не говорит что стандартные детали выдают за супер пупер фузз... думаю в этом варианте та же ситуация... люди сумели нагнуться, поднять и отрехнуть пыль с того что лежит под ногами... а такая идея стоит потраченных 20 баксов за готовый девайс... Нет?
я лично снимаю шляпу перед такими людьми, обычно

...и только грусти в блюзе нет...

0

#13 Пользователь офлайн   Marty

Отправлено

нашел по теме ревер, сделанный на этой микрухе Белтон http://buildyourownc...nstructions.pdf
И на другом сайте http://www.generalgu...-digital-reverb

Сообщение отредактировал Marty: 15 Октябрь 2011 - 23:44

0

#14 Пользователь офлайн   mishman

Отправлено

да, только вот блочок этот наверно только на ebay заказывать
а так включение помоему из даташита даже:)

0

#15 Пользователь офлайн   SIMON

Отправлено

вот он

DOCK82, Dock

0

#16 Пользователь офлайн   Alliance

Отправлено

У меня вопрос по этому ревербератору http://www.generalgu...-digital-reverb
Что делать с reverb connector 1,2?
Прикрепленное изображение: Безымянный.jpg
И вообще, кто собирал его, каково ваше мнение?

Бессмысленно осмысливать смысл неосмысленными мыслями.

0

#17 Пользователь офлайн   Alucard

Отправлено

Цитата

Что делать с reverb connector 1,2?

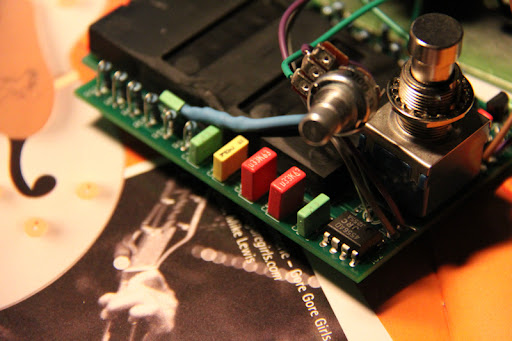

подключать к микросхеме Belton, фотография ее выше, в 3м посте..

Guitars: Fernandes BT-120MM (2x EMG-89, Roland GK-2A) | Fernandes BT-110HH (2x F.G.I. singles)
Fernandes TEJ (EMG-SA) | Fernandes BT-115S | ESP LTD EC-100QM (DiMarzio x2n on bridge)
Stompboxes: Tube Screamer TS9 mod (Custom) | Guv'nor (Custom) | Rat Dist. (Custom)
Rack: Digitech SGS 2112 | ADA Pitchtraq | Eventide H3000D/SE | Sony DPS-D7 | Sony DPS M7 | T.C. M-ONE XL | Roland GR-50 + Roland JD-990 + Akai S3000XL + Korg Wavestation A/D
AMP/Cab: Champ + Celestion Vintage 30 | Voodoolab Ground Control Pro + GCX Switch

0

#18 Пользователь офлайн   Marty

Отправлено

Просмотр сообщенияAlliance (16 Октябрь 2011 - 20:05) писал:


По ссылке на сайт, которая у вас в посте, есть в пдф инструкция, как присоединять этот кирпичик белтон к плате.

0

#19 Пользователь офлайн   AST

Отправлено

Было бы не плохо знать как эти пт-шки соеденины внутри этого белтоновского чипа....пт отдельно то гораздо проще найти...

0

#20 Пользователь офлайн   rust

Отправлено

я знаю одного человека занятого этим вопросом

...и только грусти в блюзе нет...

1

#21 Пользователь офлайн   Lenivets

Отправлено

Просмотр сообщенияrust (20 Октябрь 2011 - 14:26) писал:

я знаю одного человека занятого этим вопросом


Распиливает? :pleasantry:
Это самый простой способ. Не думаю, что залит весь объём коробочки. Скорее всего плата внутри свободна и ее можно изучить

Вся Электроника работает на Таинственном Синем Дыме. Ибо когда Дым из нее выходит, то Она работать перестает...

0

#22 Пользователь офлайн   SIMON

Отправлено

rust, Примерно когда результат будет...скажешь а? Очень интересно, а то ПТ-шек много лежит...можно было бы их в дело пустить...

DOCK82, Dock

0

#23 Пользователь офлайн   BaLy

Отправлено

Просмотр сообщенияLenivets сказал:

Распиливает?

Как говорил Остап Бендер: пилите Шура она золотая.Может быть оно и так. Да простит меня камрад Руст, но я открою немного завесу. Совместно с ним мы готовим проектик по реверочку,так что потерпите еще немного.

Сообщение отредактировал BaLy: 22 Октябрь 2011 - 08:21

если все могло получатся с первого раза,
тогда мы давно бы уже обогнали китайцев по численности населения.....

4

#24 Пользователь офлайн   SIMON

Отправлено

Ребят вы круты че сказать, ждем.

DOCK82, Dock

0

#25 Пользователь офлайн   Marty

Отправлено

Просмотр сообщенияBaLy (21 Октябрь 2011 - 11:44) писал:

Как говорил Остап Бендер: пилите Шура она золотая.Может быть оно и так. Да простит меня камрад Руст, но я открою не много завесу. Совместно с ним мы готовим проектик по реверочку,так что потерпите еще не много.


Очень ждем))

Я уже видел проект по этому реверу на сайте, а где тема на форуме для него? Я бы хотел задать пару вопросов..

0

#26 Пользователь офлайн   Proks206

Отправлено

Вот реверок на одной ПТшке, вроде как имитирует ревербирацию в канализационном тоннеле, взято отсюда http://www.diystompb...p?topic=88178.0

Прикрепленные изображения

  • Прикрепленное изображение: sewerpipesringverb.png
  • Прикрепленное изображение: Sewerpiperingverb PCB.gif
  • Прикрепленное изображение: Sewerpiperingverb PnP.gif

0

#27 Пользователь офлайн   Morwinyon

Отправлено

Proks206, были бы еще семплы :)

Власть хомякам!

0

#28 Пользователь офлайн   Proks206

Отправлено

Семплы то вроде как и есть по ссылке первоисточника, но скачать их я что то не смог

0

#29 Пользователь офлайн   BaLy

Отправлено

Вот пожалуйста для жаждущих.

Прикрепленные файлы


если все могло получатся с первого раза,
тогда мы давно бы уже обогнали китайцев по численности населения.....

1

#30 Пользователь офлайн   Proks206

Отправлено

Семплы не слишком впечатлили, вобще хотелось бы схемку простенького реверочка, встроить в комбик, может мир ревер будет получше конечно, кто имел дело?

Подскажите пожалуйста полярность конденсатора 10mF на входе у реверка Sewer pipe ring verb, схема которого в 26 посте

0


Источник: http://www.guitar-gear.ru/forum/topic/2617-ревербератор-на-1-й-микросхеме/
