Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили. Кроме того, для удобства дальнейшей стройки поверхность необходимо выровнять. Для решения этих задач существует множество инструментов, один из которых — виброрейка.

Система для уплотнения раствора

Это длинная (в некоторых случаях длина может достигать 10 метров) алюминиевая или стальная рейка жесткой конструкции, оборудованная ручкой для удобства использования, на которой установлен вибрационный двигатель.

Порождаемые им вибрации — отличный способ уплотнить еще не схватившийся раствор, а ровная рейка обеспечивает создание аккуратной поверхности, без ямок и выступов.

Если строитель — ваша профессия, то имеет смысл купить промышленный образец. А для периодического использования у себя дома вполне подойдет самодельный вариант. Собрать такой инструмент намного проще, чем может показаться на первый взгляд.

Смотрите нашу видео-подборку по теме:

Простейший вариант

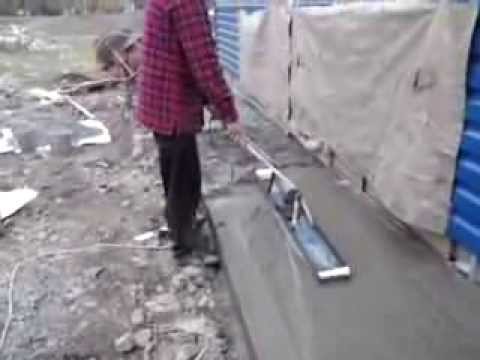

Самая примитивная виброрейка своими руками может быть собрана за полчаса из подручных материалов. Это способ для тех, кто решил залить небольшую стяжку и хочет быстро, но качественно ее уплотнить и выровнять.

Для сборки потребуется:

  • полуметровая доска 30-35 мм, шириной в 20-30 см;
  • жердь или брус длиной 1-1,5 м для ручки;
  • дрель с возможностью блокировки кнопки;
  • алюминиевые крепежные пластины, которые используются при монтаже алюминиевого профиля.

Доска будет выполнять роль рейки, поэтому она должна быть ровной и крепкой. Последовательность сборки следующая:

  1. Рабочая поверхность доски зачищается, шкурится, чтобы она получилась гладкая.
  2. Сборка системы

    Сверху посередине к ней при помощи алюминиевых пластин и саморезов крепится дрель. Инструмент кладется вдоль доски.

    Так, чтобы ось вращения патрона совпадала с центром доски.

  3. Рядом такими же саморезами прикручивается ручка. Ее лучше всего привинчивать под углом, поэтому будет правильным предварительно сделать на жерди или брусе косой срез.
  4. В патрон дрели вставляется предмет со смещенным центром тяжести — кривое сверло, кусок арматуры, зажимной ключ от самодельный патрона. Все, виброрейка готова.

Пользоваться ею просто. Дрель подключается к сети, включается и кнопка фиксируется в зажатом положении. Благодаря смещенному центру тяжести сверло или арматура создает вибрацию, которая передается доске.

Устройство механизма

Поскольку электроинструмент работает в непосредственной близости от мокрого бетона, важно позаботиться о средствах защиты от поражения электрическим током — перчатках, сапогах и пр.

Недостатки такого инструмента:

  • доска по ровности не сравнится с алюминиевым профилем;
  • малая масса и мощность вибрационного двигателя не позволяют использовать рейки большой длины;
  • нет возможности регулировать обороты;
  • двигатель располагается в непосредственной близости от бетона, на него могут попасть брызги с последующим коротким замыканием;
  • конструкция одноразовая, при длительном хранении доска будет коробиться, скручиваться.

Конструкция из металла

Более долговечной и производительной будет конструкция с металлической рейкой, но для нее потребуется больше материалов и усилий, а также знаний.

Работа механизма

В основу можно положить готовый алюминиевый профиль — правило, который продают в каждом строительном магазине.

Он вне конкуренции по качеству, а еще не боится коррозии.

Но сварка или пайка с алюминием — сложная задача, а на саморезах или винтах конструкция проживет не долго.

Альтернатива — стальная рейка. Ее можно сделать из швеллера или трубы прямоугольного профиля. Главный недостаток — рабочая поверхность будет покрываться ржавчиной, которая снизит качество работы, а также усложнит очистку инструмента от бетона после работы.

Что понадобится, если решили делать инструмент со стальной рейкой:

  • стальной швеллер или профильная труба;
  • два небольших отрезка уголка или такого же швеллера;
  • две трубы для ручек;
  • вибрационный двигатель.

Качество и функциональность полученного инструмента зависят от умения обращаться со сваркой и познаний в электротехнике.

Как сделать рейку:

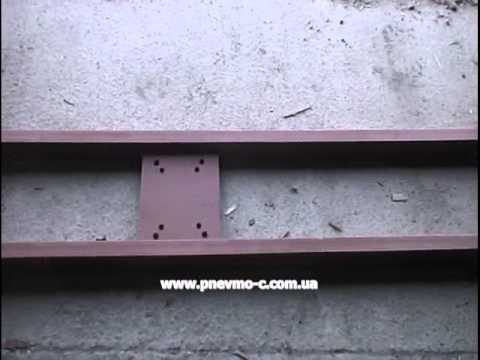

  1. На швеллер сверху привариваются уголки. Их нужно приварить поперек рейки в ее средней части. Это будет станина для двигателя, поэтому расстояние между уголками подбирается в соответствии с размерами мотора, расстоянием между крепежными элементами.
  2. Процесс созданияВ уголках просверливаются отверстия для крепления двигателя.
  3. Устанавливается мотор. Привинчивать нужно основательно, чтобы он хорошо передавал вибрации на рейку и не отвинчивался.
  4. По бокам от мотора к рейке привариваются трубки — рукоятки.
  5. Желательно рукоятки покрыть изоляционным материалом, чтобы обезопасить человека от удара током. Также нужно позаботиться о заземлении мотора.
  6. Если есть соответствующие познания в электрике, то на рукоятке можно установить регулятор оборотов.

Если под рукой нет вибромотора, можно использовать любой электродвигатель подходящей мощности, установив на ось вращения груз со смещенным центром тяжести. При этом нужно позаботиться, чтобы этот груз при работе случайно не оторвало центробежной силой.

Механизм с электромотором

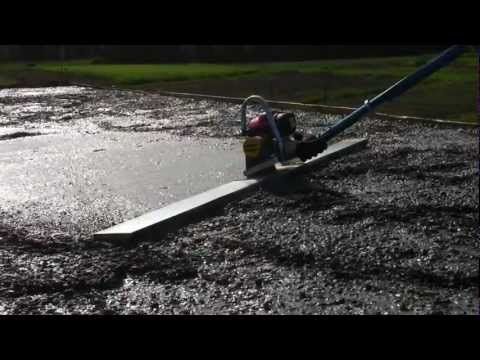

Еще можно использовать вместо электромотора двигатель внутреннего сгорания — от мотоблока, цепной пилы и пр. Но такой силовой агрегат может использоваться только вместе со сцеплением, иначе вы его просто не запустите.

Использование бензинового двигателя в помещении допускается только при наличии хорошей вентиляции.

Можно заменить швеллер из обычной стали профильной трубой из нержавейки или алюминиевой рейкой, но тогда возникают проблемы с креплением.

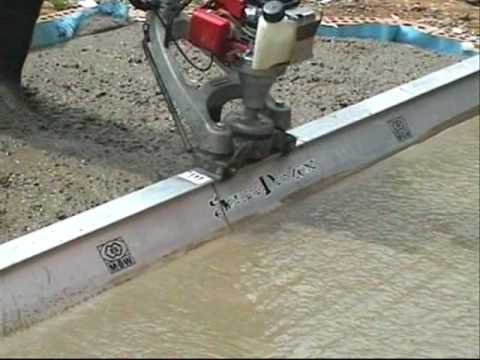

Промышленный механизм

Стоит помнить, что даже мощные промышленные виброрейки не используются для бетона толщиной более 20 см. Если заливается плита или стяжка большей толщины, то уплотнение нужно делать послойно.

Смотрите нашу видео-подборку по использованию виброрейки:
